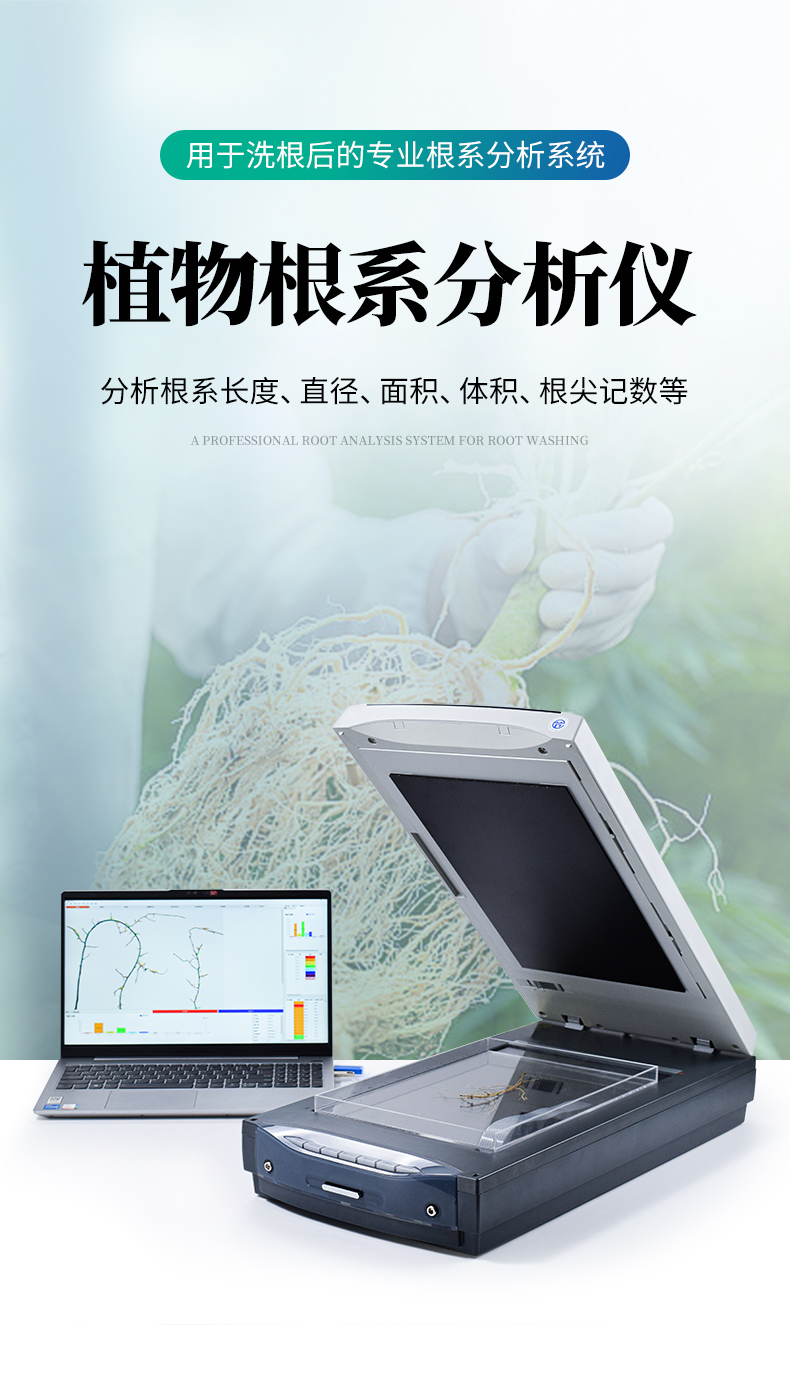

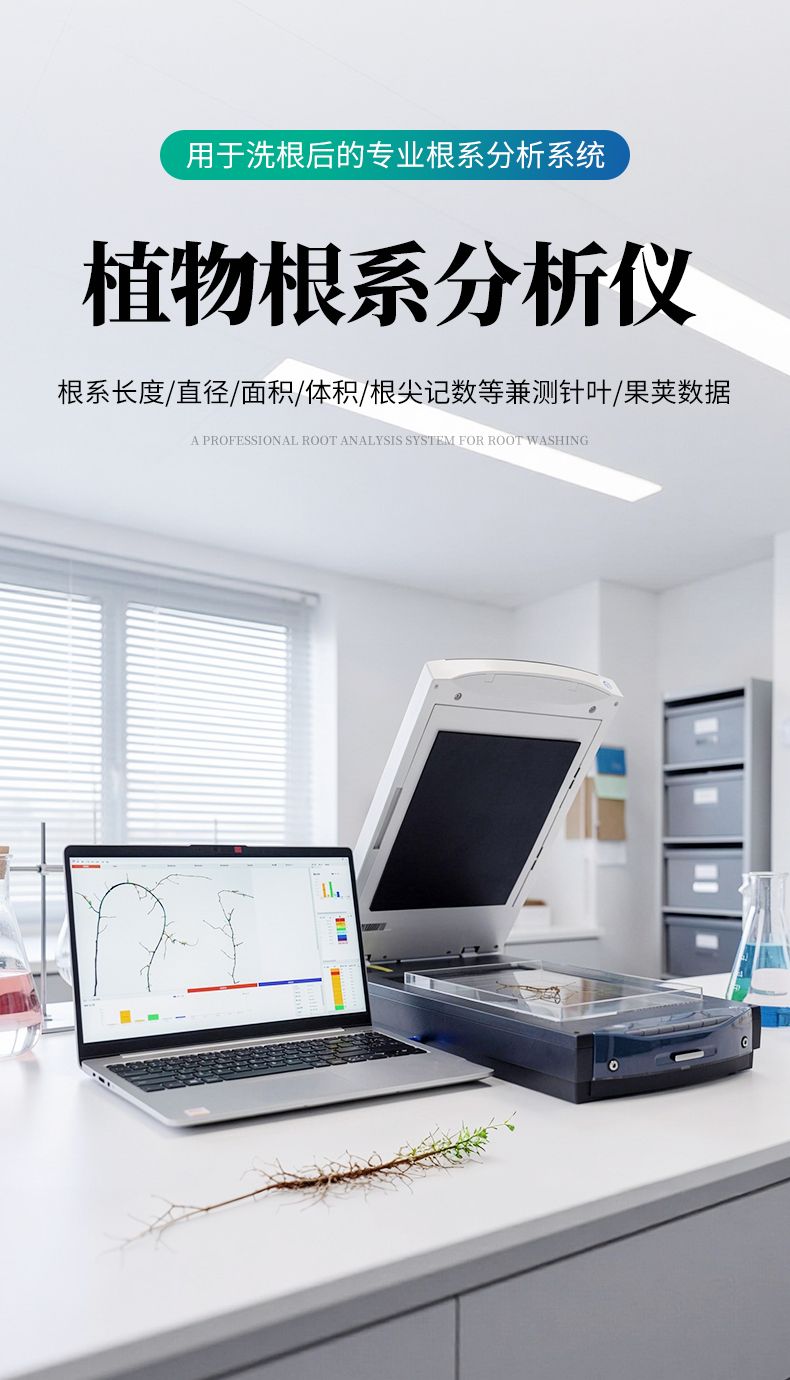

植物根系分析仪

一、 仪器用途：

       根系分析系统用于洗根后专业根系分析，还可以用于根盒培养植物的根系表型分析，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态分析及根系的整体结构分布等，广泛运用于根系形态和构造研究。

二、 仪器原理：

       根系分析系统利用高质量图形扫描仪获取高分辨率植物根系彩色图像或黑白图像，该扫描仪在扫描面板下方和上盖中安装有专门的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有不同尺寸的专用、高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

      本软根系分析软件可以读取TIFF，JPEG标准格式的图像。针对获取的图像，利用插入加密狗解密的软件，对扫描获得的高质量根系图像进行分析。采用非统计学方法测量计算出交叉重叠部分根系长度、直径、面积、体积、根尖等基本的形态学参数。从而满足研究者针对植物根系不同类别和层次的研究。

三、技术指标：

1、配光学分辨率4800×9600、A4加长的双光源彩色扫描仪。根系反射稿幅面为355.6mm×215.9mm，透扫幅面为320.0mm×203.2mm，最小像素尺寸0.005mm×0.0026 mm。

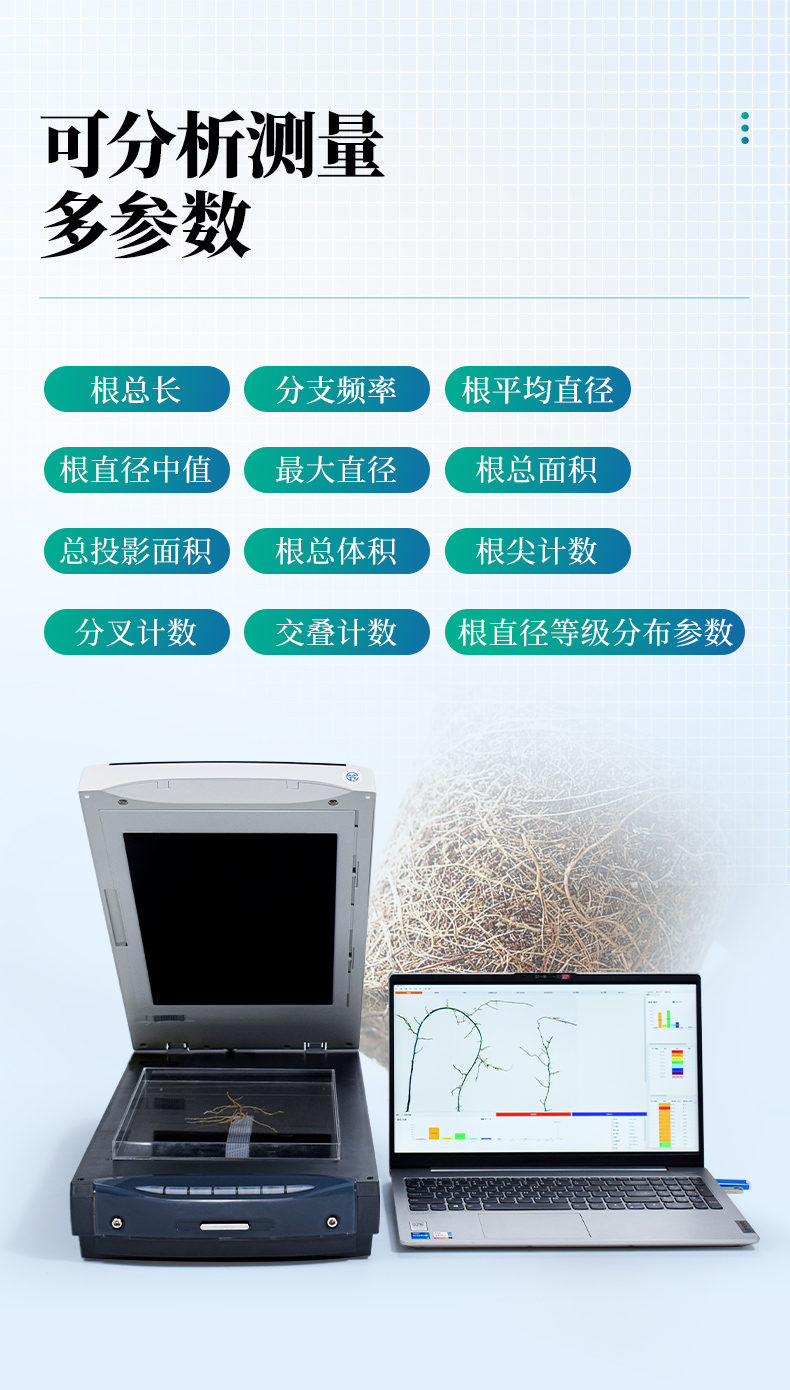

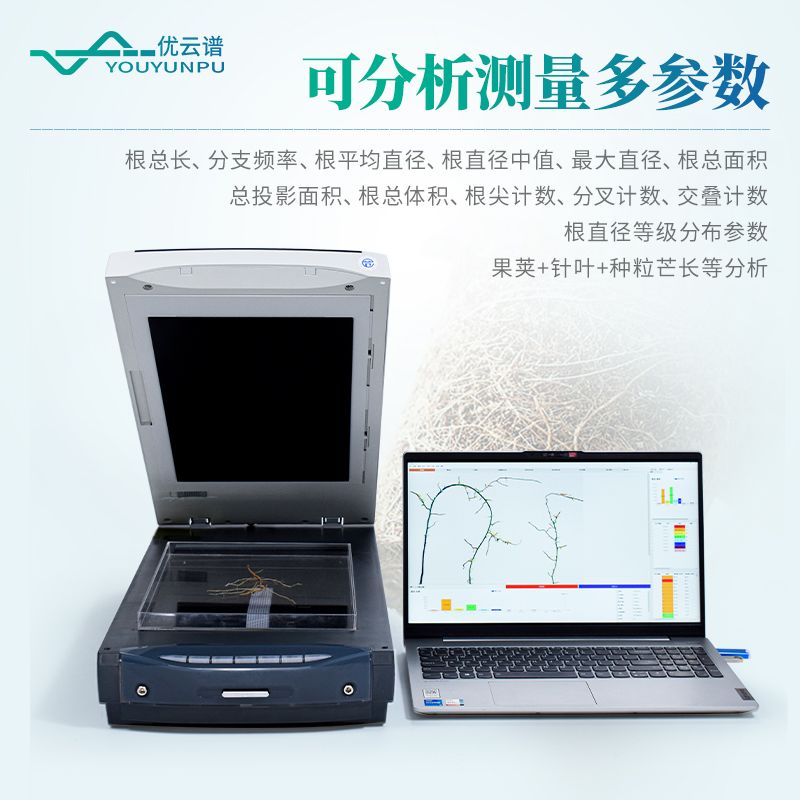

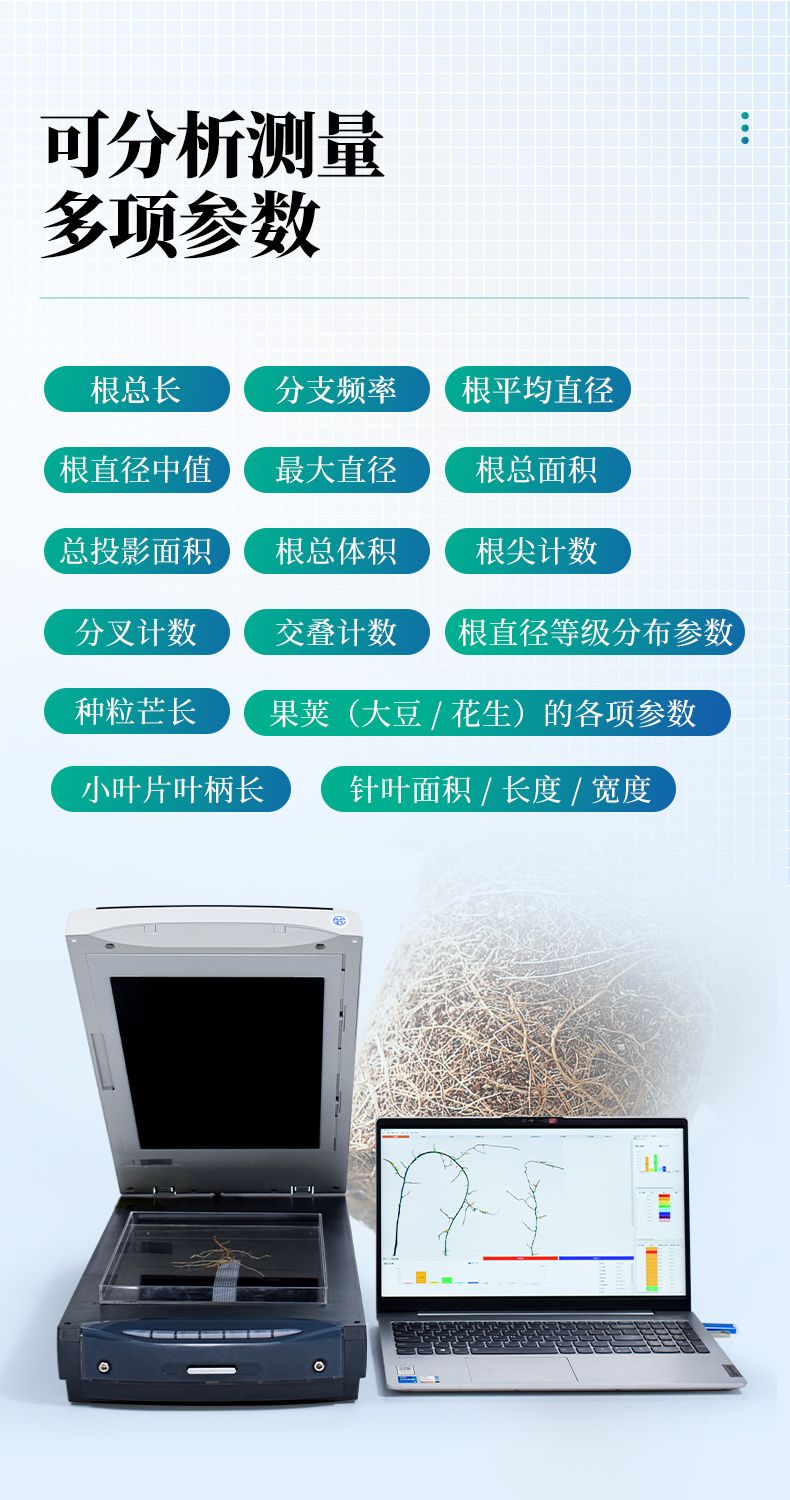

2、可分析测量：

（1）根总长；

（2）分支频率；

（3）根平均直径；

（4）根直径中值；

（5）最大直径；

（6）根总面积；

（7）总投影面积；

（8）根总体积；

（9）根尖计数；

（10）分叉计数；

（11）交叠计数；

（12）根直径等级分布参数；

（13）可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积 等，及其分布参数。

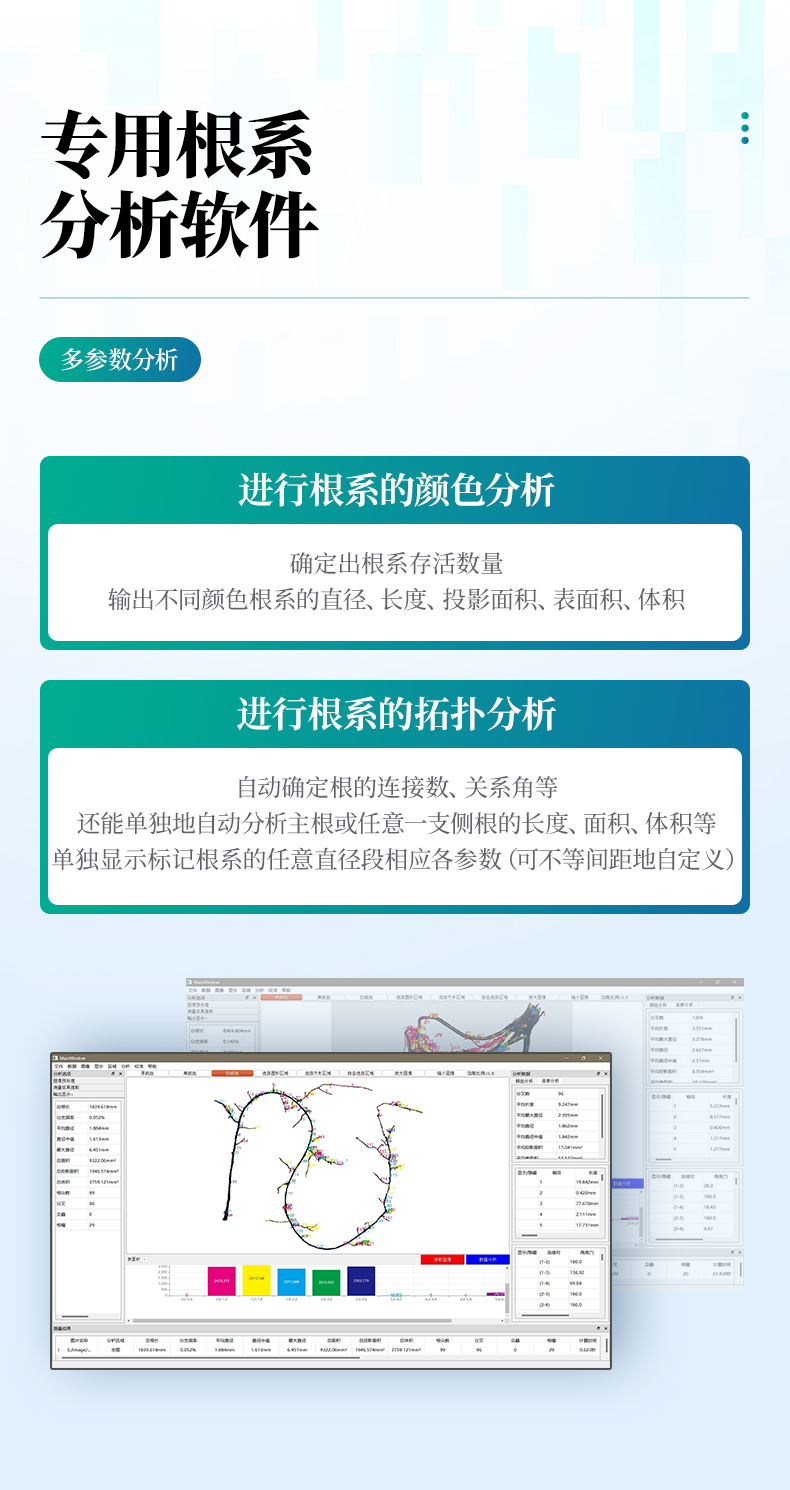

（14）能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积。

（15）能进行根系的拓扑分析，自动确定根的连接数、关系角等，还能单独地自动分析主根或任意一支侧根的长度、面积、体积等，可单独显示标记根系的任意直径段相应各参数（可不等间距地自定义）。

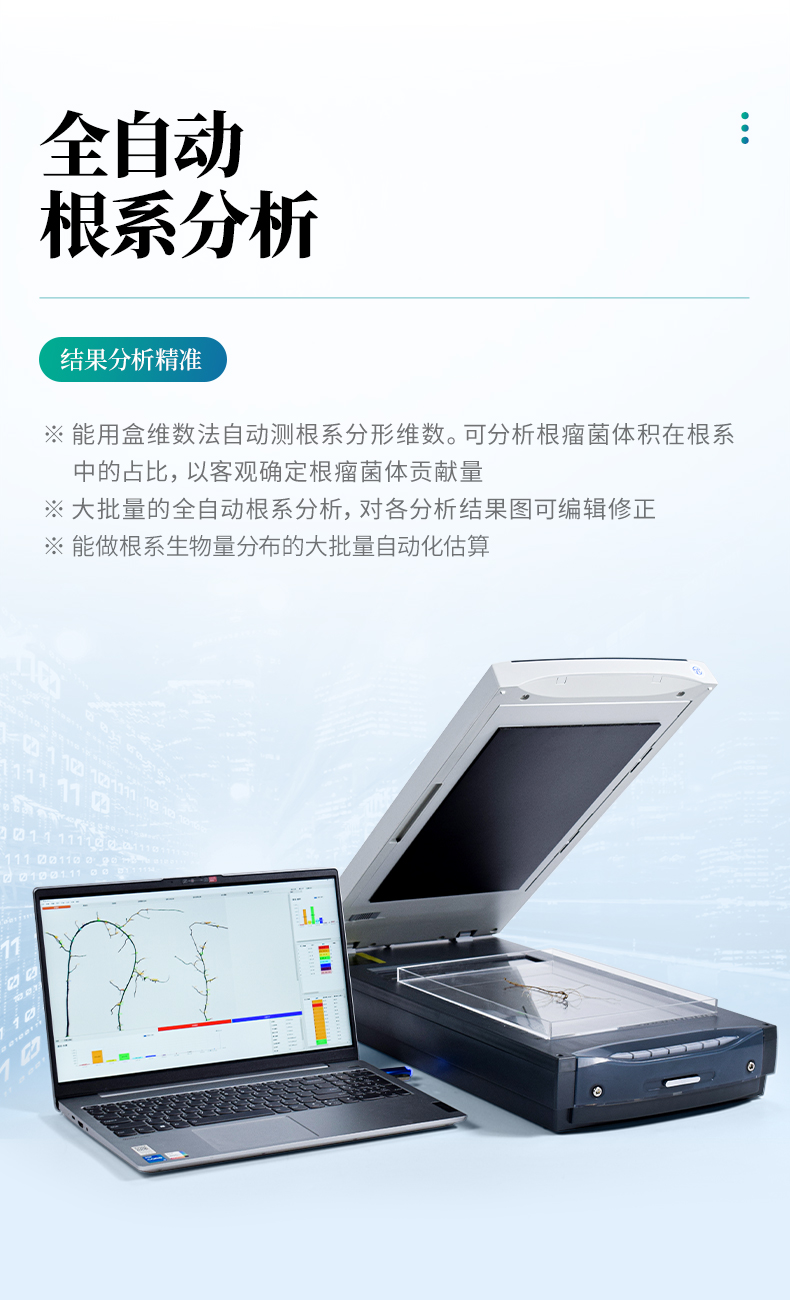

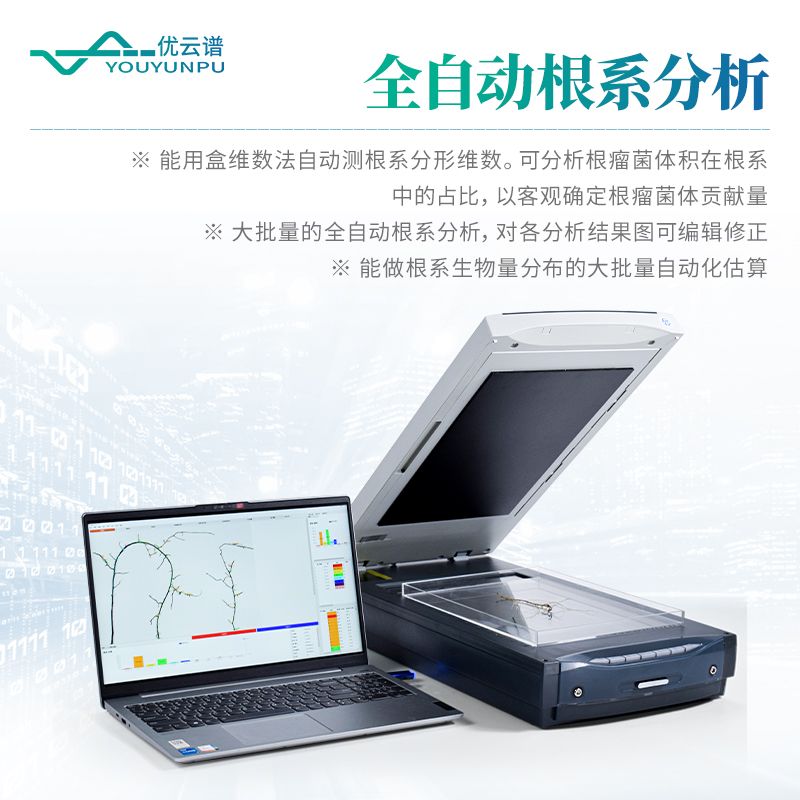

（16）能用盒维数法自动测根系分形维数。可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体贡献量。

（17）大批量的全自动根系分析，对各分析结果图可编辑修正。

（18）能做根系生物量分布的大批量自动化估算。

（19）向地角分析、水平角分析、主根提取分析特性。

（20）各分析图像、分布图、结果数据可保存，并输出至Excel表，可输出分析标记图。

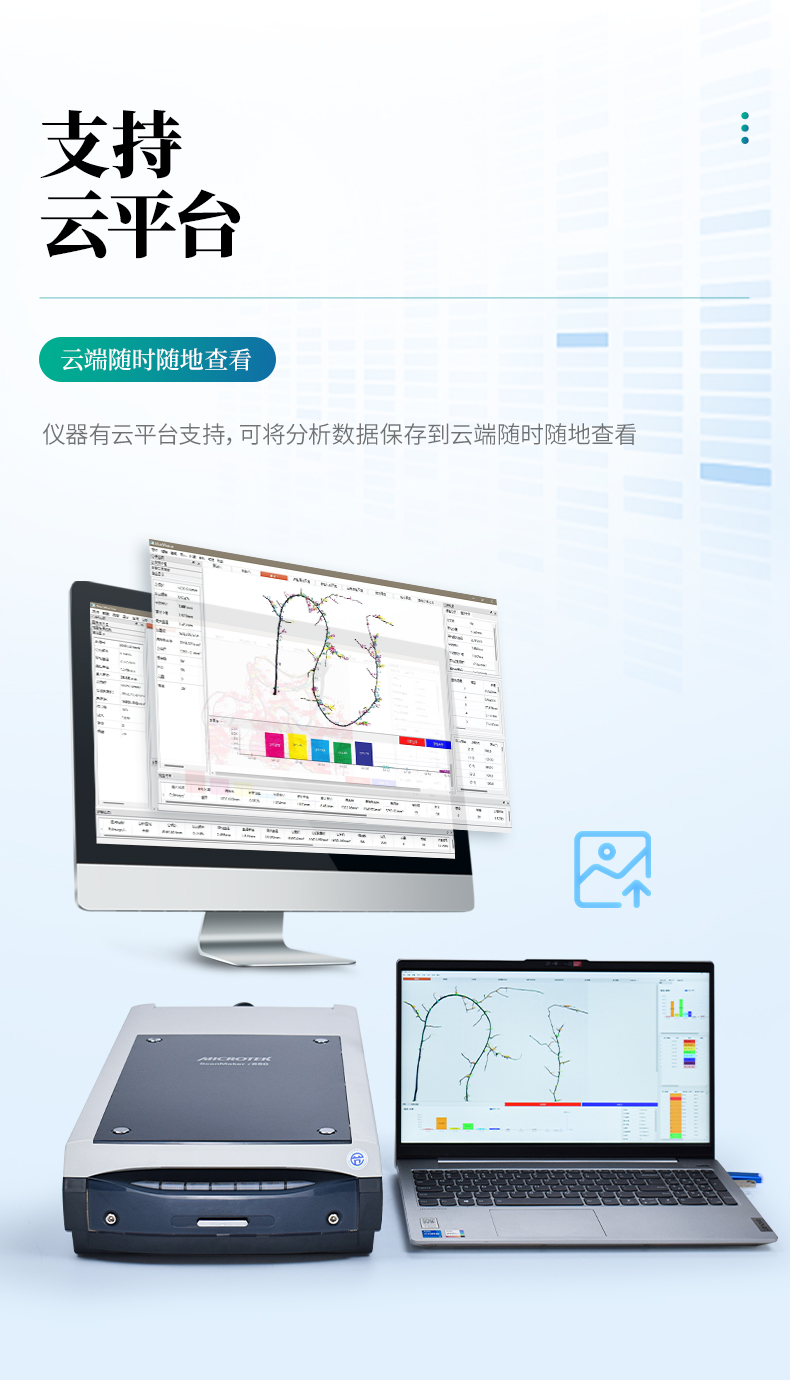

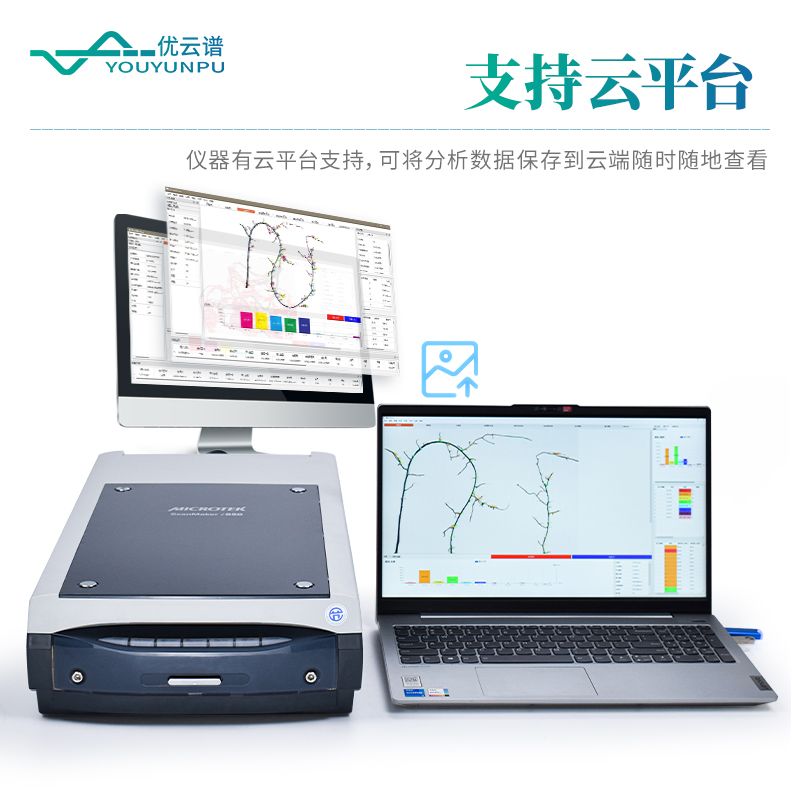

（21）仪器有云平台支持，可将分析数据保存到云端随时随地查看。

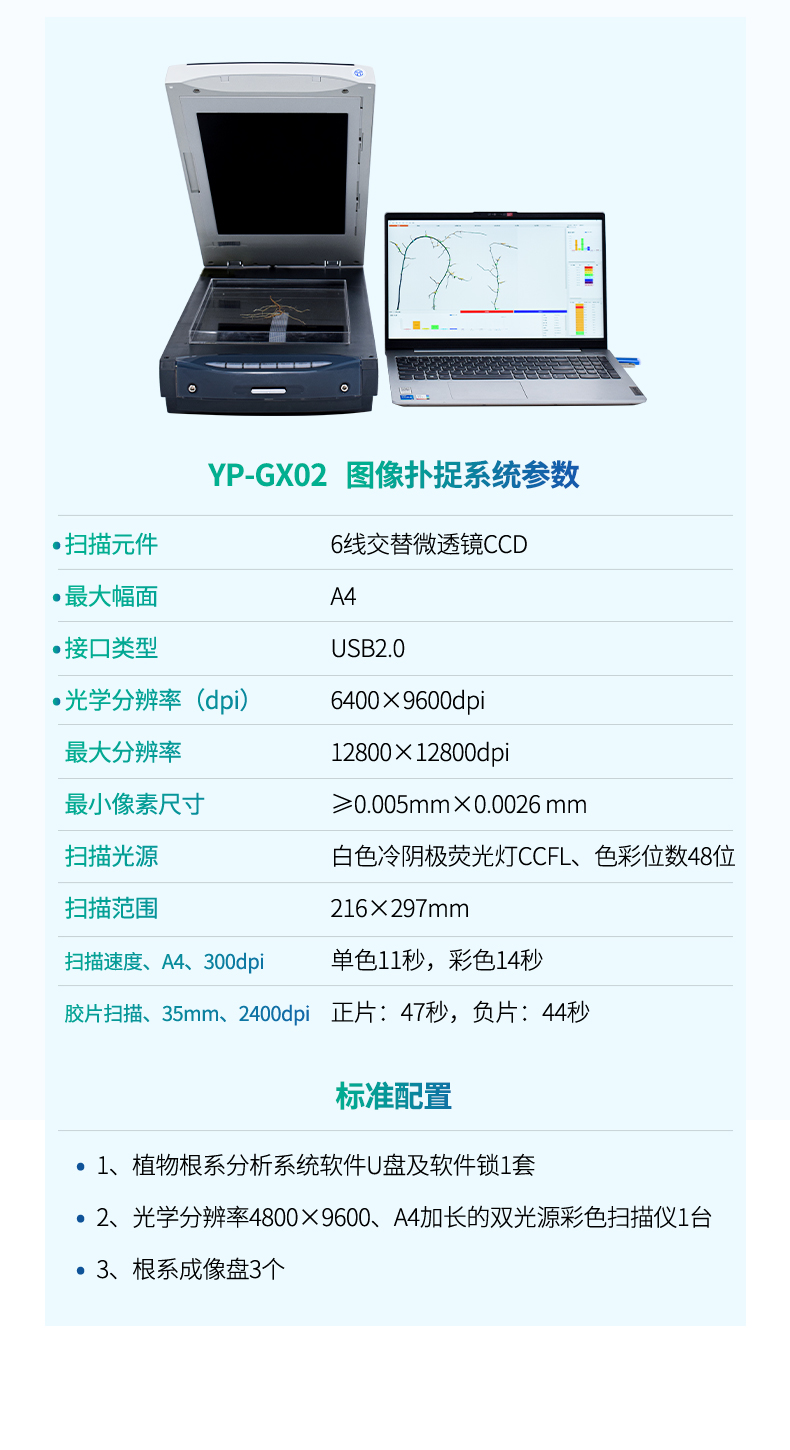

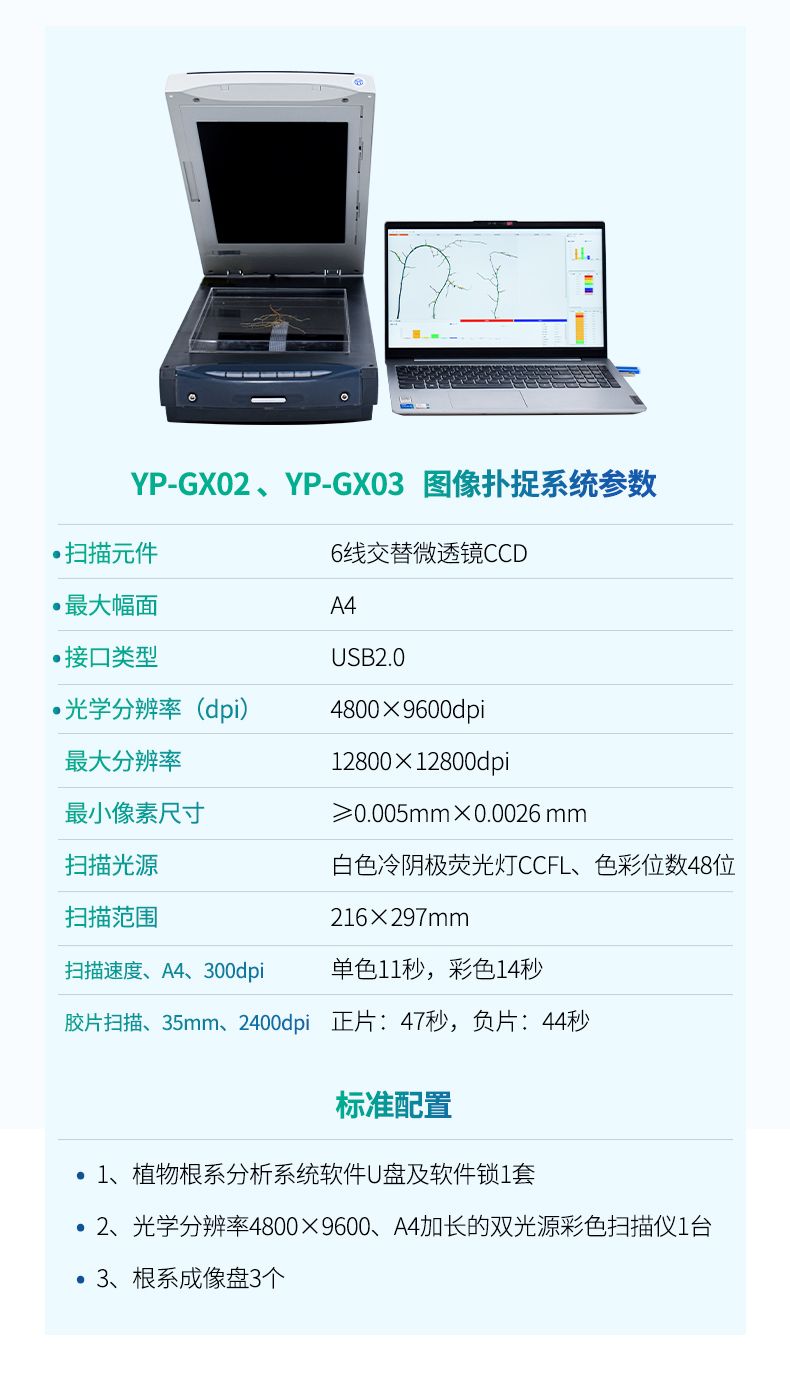

四、图像扑捉系统参数：

扫描元件: 6线交替微透镜CCD

最大幅面: A4

接口类型: USB2.0

光学分辨率(dpi): 6400x9600dpi

最大分辨率12800×12800dpi

最小像素尺寸≥0.005mm×0.0026 mm

扫描光源白色冷阴极荧光灯CCFL、色彩位数48位

扫描范围216×297mm

扫描速度反射稿、A4、300dpi：单色11秒，彩色14秒

胶片扫描、35mm，2400dpi：正片：47秒，负片：44秒

五、标准配置：

1、植物根系分析系统软件U盘及软件锁1套

2、光学分辨率4800×9600、A4加长的双光源彩色扫描仪1台

3、根系成像盘3个

六、其他

1、本产品需使用电脑，推荐选配：品牌电脑（酷睿i5九代以上CPU / 16G内存/ 21.5”彩显/无线网卡，4个以上USB2.0口，运行环境Windows 10完整专业版或旗舰版）。

2、可选配A3幅面双光源彩色扫描仪。反射稿扫描幅面305mm × 431.8mm，根系透扫幅面304.8mm × 406.4 mm。
